Thiết Kế Hệ Thống Tưới Theo Nguồn Nước, Địa Hình Và Cây Trồng

Nhiều hệ thống tưới gặp vấn đề không phải vì thiếu béc hay thiếu công suất bơm. Nguyên nhân thường bắt đầu từ bước thiết kế: chưa đo đủ nguồn nước, chưa biết chênh cao, chưa chia khu theo lưu lượng hoặc chọn thiết bị trước khi hiểu vườn cần gì.

Thiết kế hệ thống tưới là quá trình chuyển hiện trạng vườn thành một phương án có thể thi công và vận hành: nước lấy ở đâu, đi qua những bộ phận nào, mỗi khu tưới bao nhiêu, áp lực tại điểm xa nhất còn đủ không và người vận hành sẽ kiểm soát hệ thống ra sao.

Trước khi chốt vật tư cần đủ đầu vào: khảo sát, tính toán, bóc tách. Thiếu một bước, bơm và ống dễ chọn sai.

Thiết kế bắt đầu từ bài toán của khu vườn

Không có một cấu hình tưới đúng cho mọi vườn. Cùng là cây cà phê hoặc sầu riêng, phương án có thể khác nhau vì nguồn nước, cao độ, mật độ trồng, khoảng cách tới trạm bơm và cách chủ vườn muốn vận hành.

• Cây trồng: loại cây, tuổi cây, mật độ, khoảng cách hàng và giai đoạn sinh trưởng.

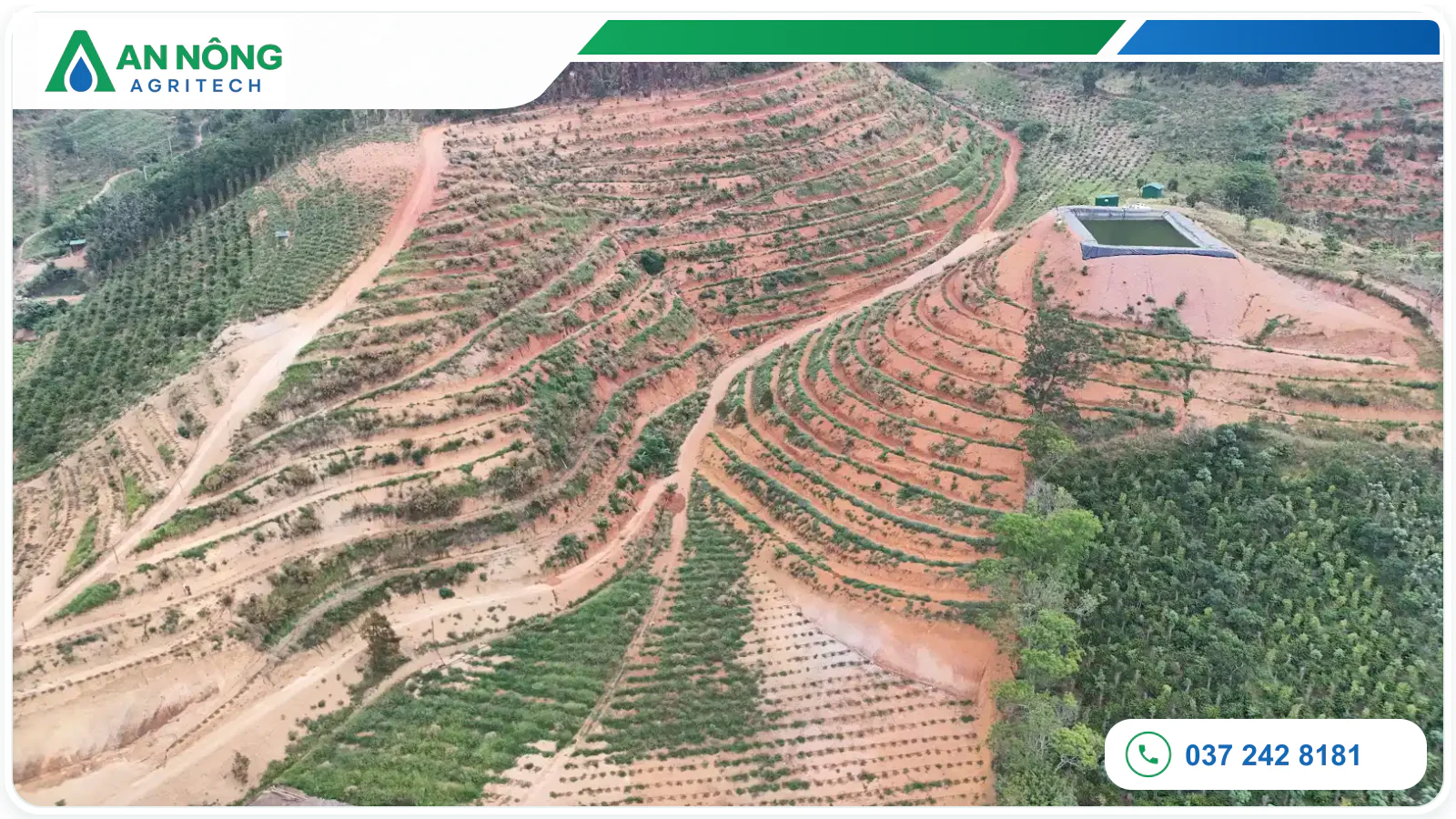

• Địa hình: mặt bằng, đồi dốc, bậc thang, taluy, điểm cao nhất và thấp nhất.
• Nguồn nước: giếng, hồ, ao, suối hoặc bể chứa; lưu lượng mùa khô và lượng cặn trong nước.
• Hạ tầng: điện, đường vào, vị trí máy bơm, hồ chứa, trạm lọc và tuyến ống có thể thi công.
• Cách vận hành: mở van bằng tay, điều khiển theo khu, tự động hóa hoặc kết hợp nhiều mức.

Chỉ khi các dữ liệu này được đặt cạnh nhau, người thiết kế mới biết nên chọn tưới nhỏ giọt, tưới cục bộ, phun mưa hay một phương án kết hợp. Nếu bỏ qua bước này, việc chọn thiết bị dễ biến thành mua theo thói quen hoặc theo một bảng vật tư có sẵn.

Khảo sát hiện trường cần thu thập những gì?

Một chuyến khảo sát có giá trị không chỉ là chụp vài tấm ảnh rồi về. Dữ liệu sau chuyến đi phải đủ để người thiết kế dựng lại ranh giới, nguồn nước, cao độ, tuyến ống và các rủi ro thi công mà không phải đoán lại.

1. Ranh giới và diện tích: lưu polygon hoặc các điểm góc, tách riêng từng lô nếu khu đất không liền.
2. Nguồn nước: ghi vị trí, loại nguồn, khả năng khai thác, tình trạng mùa khô, cặn và bơm hiện có.
3. Cao độ: xác định điểm cao–thấp, hướng dốc và những đoạn có nguy cơ dư áp hoặc thiếu áp.
4. Tuyến ống: ghi đường đi thực tế, đường nội bộ, mương, suối, đá, taluy và đoạn cần chôn bảo vệ.
5. Điện và vận hành: kiểm tra điện 1 pha/3 pha, vị trí tủ, đường dây và khả năng bảo trì.
6. Ảnh và video: chụp toàn cảnh, nguồn nước, vị trí trạm, đường vào, khu dốc và hiện trạng cây trồng.

Với vườn dốc hoặc dự án có nhiều khu, file KMZ/KML và cao độ là phần rất quan trọng. Google Earth có thể hỗ trợ nhìn tổng thể, nhưng không thay thế việc đo thực tế khi chênh cao ảnh hưởng trực tiếp đến áp lực đầu tưới.

Từ nguồn nước đến đầu tưới

Một hệ thống tưới hoàn chỉnh thường có chuỗi chức năng như sau:

1. Nguồn nước hoặc hồ chứa cung cấp lượng nước cần thiết cho từng ca tưới.
2. Máy bơm tạo lưu lượng và cột áp để đưa nước qua toàn mạng.
3. Bộ lọc giữ cặn phù hợp với loại đầu tưới và chất lượng nguồn nước.
4. Ống chính và ống nhánh đưa nước đến từng khu theo lưu lượng đã tính.
5. Van khu tưới cho phép vận hành từng zone, cô lập sự cố và điều chỉnh lịch.
6. Đầu tưới phân phối nước theo cây, hàng hoặc diện tích cần phủ.

Thứ tự này cũng là cách kiểm tra lỗi. Nếu béc cuối yếu, không nên vội thay béc trước khi kiểm tra nguồn, bơm, lọc, cỡ ống, chênh cao và số béc đang mở cùng lúc.

Chia khu tưới để giữ lưu lượng và áp lực

Chia khu tưới không đơn giản là chia diện tích thành những phần bằng nhau. Mỗi zone cần được tính theo tổng lưu lượng đầu tưới, chiều dài tuyến, cao độ và khả năng cấp nước của bơm.

Yếu tố	Câu hỏi cần trả lời	Ảnh hưởng đến thiết kế
Lưu lượng	Một khu có bao nhiêu béc hoặc đầu nhỏ giọt?	Quyết định cỡ ống và khả năng đáp ứng của bơm.
Chiều dài tuyến	Điểm xa nhất cách trạm bao nhiêu?	Ảnh hưởng tổn thất ma sát và độ đồng đều.
Cao độ	Khu cao và khu thấp chênh nhau bao nhiêu?	Có thể cần chia zone, bù áp hoặc giảm áp.
Thời gian tưới	Một ca cần tưới trong bao lâu?	Ảnh hưởng số khu chạy nối tiếp và lịch vận hành.

Với hệ thống phun mưa, vùng phủ giữa các béc thường cần giao nhau để hạn chế điểm khô. Với tưới cục bộ hoặc nhỏ giọt, mục tiêu lại là đưa nước đến đúng vùng rễ và giữ lưu lượng ổn định. Vì vậy, không thể lấy cách bố trí của phương pháp này áp cho phương pháp khác.

Tính thủy lực trước khi chọn bơm và ống

Thiết kế thủy lực phải kiểm tra ba loại tổn thất: ma sát dọc ống, tổn thất cục bộ qua co–tê–van–lọc và chênh cao độ. Tổng các tổn thất này phải được đặt cạnh áp lực yêu cầu của đầu tưới để chọn bơm phù hợp.

Ở bước sơ bộ, có thể tính tổng lưu lượng bằng số đầu tưới mở cùng lúc nhân với lưu lượng mỗi đầu. Sau đó kiểm tra lại theo chiều dài tuyến, cỡ ống và số khu vận hành. Không nên lấy công suất bơm có sẵn làm giới hạn rồi cố chia khu cho vừa; cách làm đó dễ tạo ra hệ thống chạy được ở khu gần nhưng yếu ở cuối tuyến.

Nguyên tắc giảm cấp ống cũng cần đi theo lưu lượng: đoạn gần trạm mang nhiều nước dùng cỡ lớn hơn, khi lưu lượng giảm thì có thể giảm cỡ ở các nhánh phù hợp. Tuy nhiên, cỡ ống cuối cùng phải dựa trên tính toán và điều kiện thi công, không chỉ dựa vào thói quen dùng vật tư.

Chọn thiết bị sau khi đã có phương án

Bơm, lọc, ống, van và đầu tưới là một chuỗi liên kết. Đổi một bộ phận có thể kéo theo thay đổi ở các bộ phận còn lại:

• Đầu tưới có lưu lượng lớn hơn làm tổng lưu lượng zone tăng.
• Nguồn nước nhiều cặn yêu cầu bộ lọc và lịch vệ sinh phù hợp hơn.
• Tuyến dài hoặc vườn dốc có thể cần cỡ ống, van và cách chia khu khác với vườn bằng.
• Mức tự động hóa ảnh hưởng đến van điện, tủ điều khiển, cảm biến và quy trình vận hành.

Thiết bị đúng không phải là thiết bị có thông số lớn nhất. Đó là thiết bị làm việc đúng dải, có thể bảo trì và phù hợp với nguồn nước, địa hình, cây trồng và cách vận hành của người sử dụng.

Bàn giao thiết kế phải giúp người khác vận hành được

Một bộ hồ sơ thiết kế có giá trị không dừng ở danh sách vật tư. Tùy phạm vi công việc, cần có ranh giới và phân khu, sơ đồ nguyên lý, tuyến ống, vị trí van và thiết bị chính, bảng bóc tách, hướng dẫn vận hành, lịch vệ sinh lọc và các điểm cần kiểm tra sau lắp đặt.

Nếu hệ thống có nhiều khu, người vận hành phải biết khu nào chạy cùng nhau, thời gian dự kiến, trình tự mở van và cách cô lập một nhánh khi béc yếu hoặc đường ống rò rỉ. Đây là lý do thiết kế và vận hành cần được xem là một quy trình liên tục, không phải hai việc tách rời.

Câu hỏi thường gặp

Chốt phương án trước khi chốt vật tư

Thiết kế hệ thống tưới tốt phải trả lời được bốn câu hỏi: nước lấy ở đâu, hệ thống chia khu thế nào, đầu tưới nhận đủ áp lực ra sao và người vận hành sẽ kiểm soát những gì. Khi dữ liệu nguồn nước, cao độ hoặc tuyến ống chưa đủ, phương án phải ghi rõ phần còn thiếu thay vì biến một bản sơ bộ thành danh sách vật tư cuối cùng.

An Nông Agritech hỗ trợ khảo sát, tư vấn phương án, tính thủy lực và bóc tách vật tư theo hiện trạng vườn. Khi gửi yêu cầu, nên chuẩn bị diện tích, loại cây, vị trí vườn, nguồn nước, ảnh địa hình và mục tiêu vận hành để việc trao đổi bắt đầu từ dữ liệu cụ thể.
